FunktionAufbau und Funktion

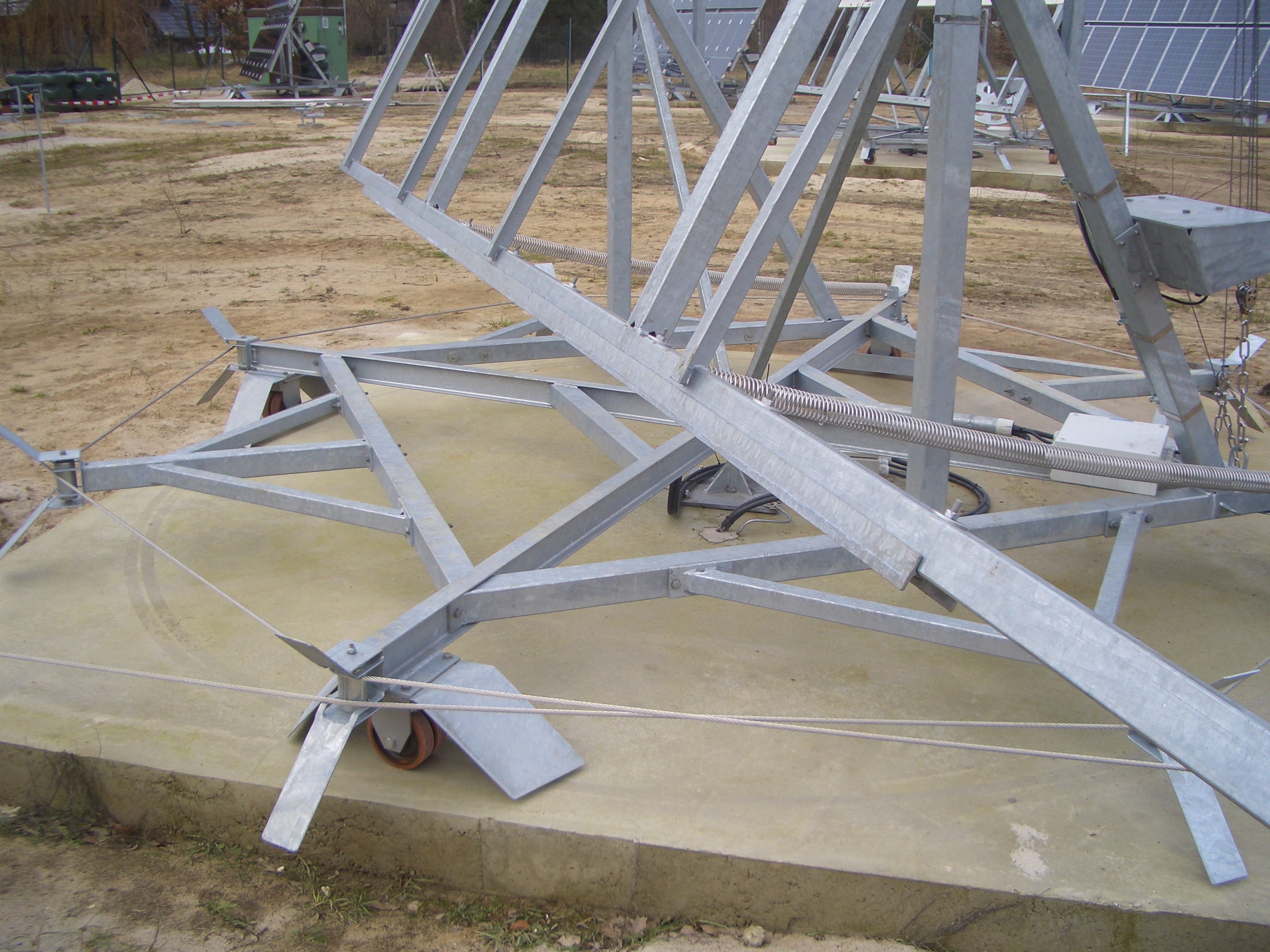

Die Tracker- Rondelle bestehen aus einer auf vier Bockrollen und mittig gelagerten Unterkonstruktion und dem auf zwei Ständern drehbar gelagerten Modulträger. Um die Tracker mittig zu fixieren und eine leichtgängige
|
Azimut- Bewegung zu gewärleisten, ist ein fester, glatter und ebener Untergund auf einer quadratischen Fläche von 4,1 m2 notwendig. Die Welle in der Mitte des Fixpunktes wird hauptsächlich radial belastet. |
Nur bei starken Wind wird ein eventuellens Ausheben des Drehkreuzes durch die Welle und deren Kontermutter verhindert. Die Mittelwelle wurde als Hohlwelle mit seitlicher oder unterer Kabeleinführung für die elektrische „Ver- und Entsorgung“ konstruiert.

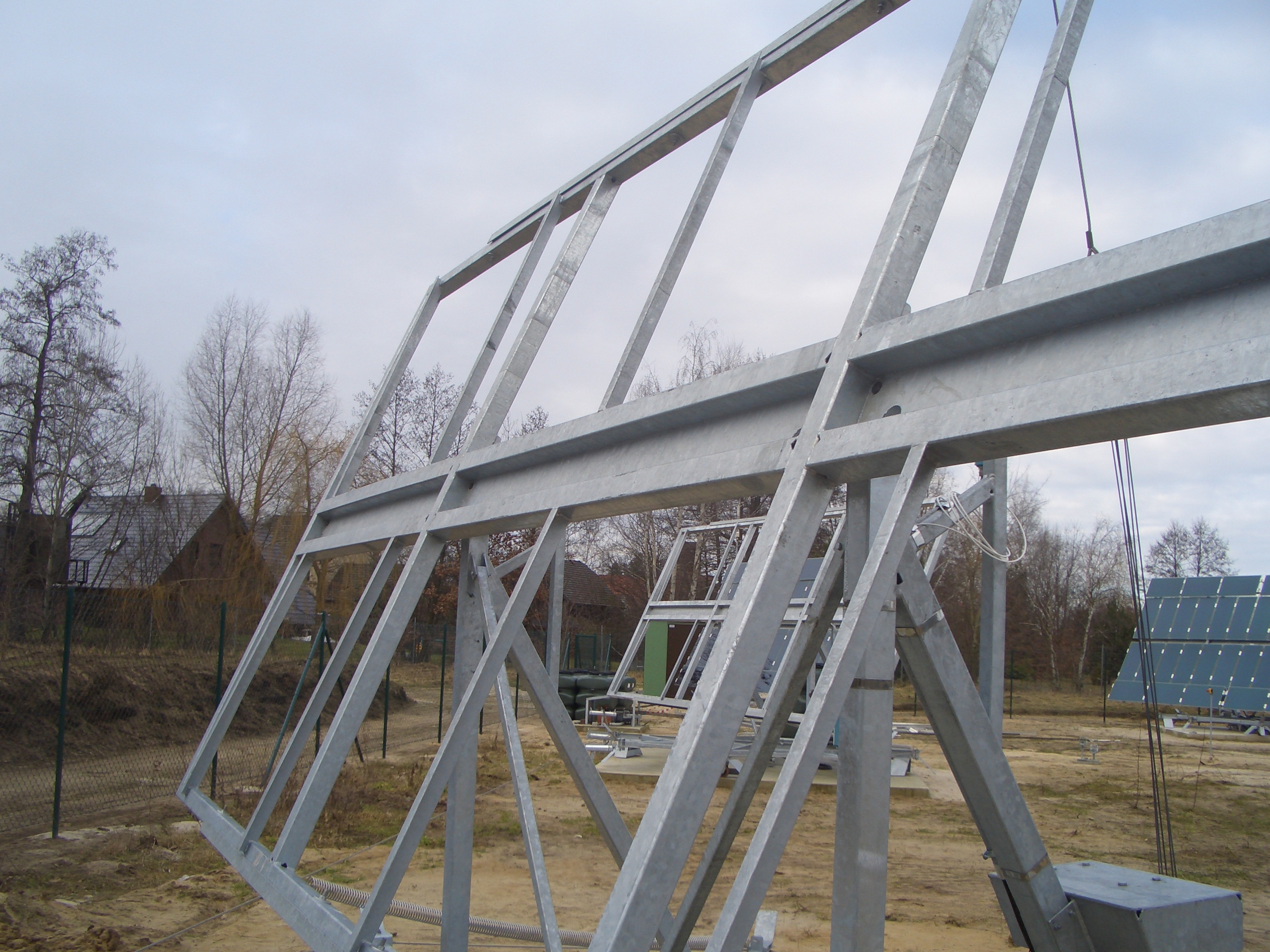

Auf dem Rondell- Drehkreuz sind senkrecht zwei Ständer für die Befestigung des Modulträgers montiert. Der Modulträger ist drehbar gelagert und kann
von 20° - 95° über einen Seilzug geschwenkt werden. Die gesamte Konstruktion besteht aus feuerverzinktem Stahl und besitzt eine Lehrmasse (ohne Module, Wechselrichter und Wasserfass) von ca. 750 kg. |
|
Die Querachse des Modulträgers ist zur Modulträgeroberkante verschoben, so dass der Träger bei symmetrischer Bestückung mit Solarmodulen auf Grund der Schwerkraft generell zur vertikalen Ausrichtung neigt.
